Терминал распределителей SV серия в Новосибирске


Терминал распределителей SV серия

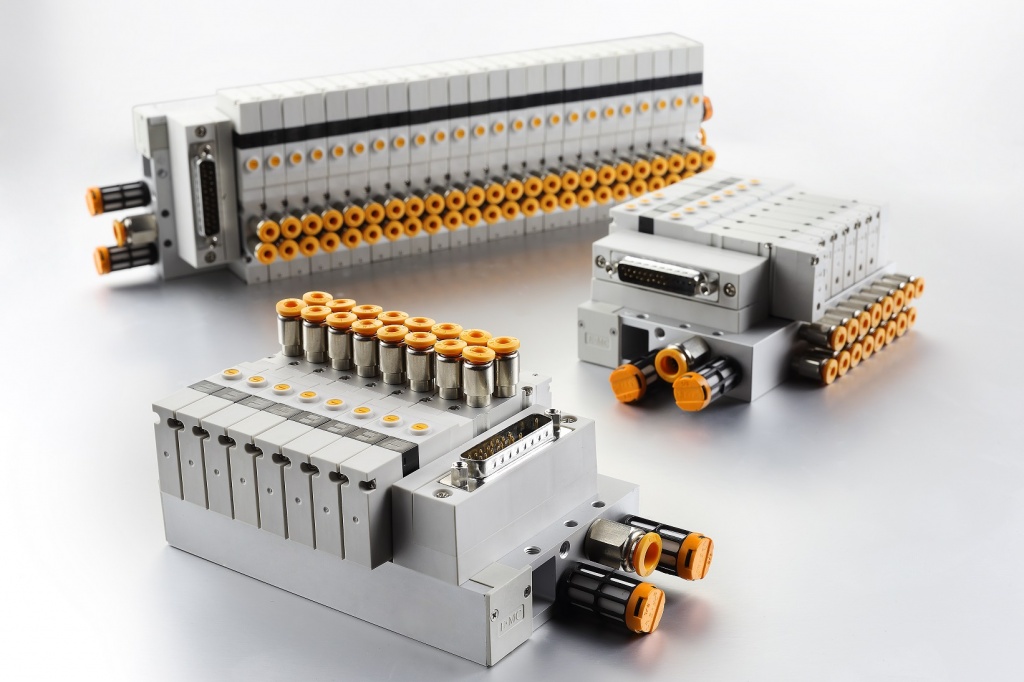

 SV terminal valves EMC.jpg                                                                                                 pdf download.jpg
                                                                                               3D cad.png
Получить индивидуальное предложение с ценой
Запросить КП



  • Интегрированный пневмоостров, быстрое подключение с помощью 25 pin D-sub коннектора.

  •  Централизованная подача сжатого воздуха и централизованный выхлоп.
  • Возможность установки выводов распределителей сверху, сбоку и вниз.
  • Компактная конструкция.
  • На пневмоостров возможна установка распределителей разной конфигурации, как 5/2, 5/3 и 5/4 (2х3/2)
  • Время отклика менее 15 миллисекунд, срок службы до 70 миллионов циклов.
  • Потребляемая мощность 0.8Вт на катушку.
  • Максимум 24 распределителя с одной катушкой, и максимум 12 распределителей с двумя катушками.


Общие технические характеристики

Модель    SV5211
SVM5211
   SV5212
SVM5212
   SV5312C/P/E
SVM5312C/P/E
   SV5412Y/H/U
SVM5412Y/H/U
Площадь сечения M5/C4: 5 (CV=0.28)
M7/C6: 7 (CV=0.39)
M5/C4: 4.6 (CV=0.26)
M7/C6: 6.5 (CV=0.36)
Позиции 2 позиции
5 портов
2 позиции
5 портов
3 позиции
5 портов
4 позиции
сдвоенные 3 порта
Рабочее давление   0.15-0.8 МПа      0.15-0.8 МПа      0.2-0.8 МПа      0.15-0.8 МПа
Порт подключения M5/M7/C4/C6 (не для VM серии)
Воздух Фильтрация 40 мкм
Тип сброса Воздушный
Максимальное давление 1.2 МПа
Рабочее напряжение DC24V
Потребляемая мощность 0.8 Вт
Класс изоляции F класс
Тип защиты IP40 пылезащищенный
Ограничитель напряжения Диод (варистор для неполярного типа)
Время активации 15 мсек и меньше (0.5 МПа)
Рабочая температура -10~50 ℃
