Пневматические цилиндры EMQ серия в Новосибирске

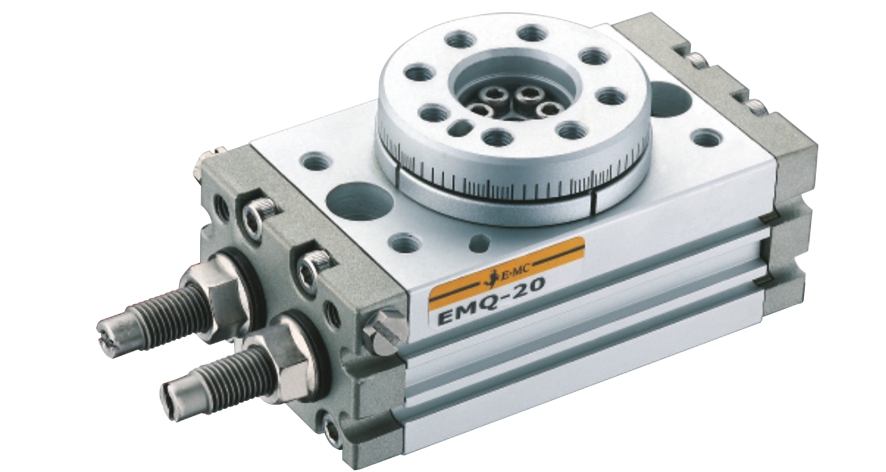

EMQ серия поворотных пневматических цилиндров.
|

|
В настоящее время компания E.MC поставляет поворотные пневматические цилиндры (приводы) реечного типа. Данная серия пневмоцилиндров позволяет добиться максимальной длины дуги 190°. Встроенный магнит.
Форма заказа:
Основные параметры:
| Поршень (мм) |
10 |
20 |
30 |
50 |
|
|
Тип действия |
Двойного действия |
||||
|
Качество очистки воздуха |
25 микрон |
||||
|
Рабочее давление |
Угловой винт |
1,0 МПа (10 bar) |
|||
| Амортизатор | 0,6 МПа (6 bar) | ||||
|
Минимальное рабочее давление |
0,1 МПа (1 bar) | ||||
|
Рабочая температура |
-20~80 ℃ (Сухой воздух) |
||||
| Буфер | Резиновый (стандарт)/ Амортизатор (Опция) | ||||
| Настраиваемый диапазон угла | 0-190° | ||||
| Максимальный угол поворота | 190° | ||||
|
Диапазон устойчивого времени поворота |
Угловой винт |
0,2-1,0 сек/ 90° | |||
|
Амортизатор |
0,2-0,7 сек/ 90° | ||||
| Диаметр штока |
φ15 |
φ18 |
φ21 |
φ25 |
|
|
Допустимая кинетическая энергия |
Угловой винт | 0.007 Дж | 0.025 Дж | 0.048 Дж | 0.081 Дж |
|
Амортизатор |
-- | 0,116 Дж | 0,294 Дж | ||
|
Подключение |
M5x0.8 | G1/8 | |||
